法兰泄压（排液）环（Bleed ring or Drip ring）的尺寸
安装于ASME B16.5 RF法兰之间
Bleed ring或者Drip ring，二者似乎没有区别，绝大多数公司将其称为Bleed Ring，因为它们提供管道泄压功能或在管道系统中安装压力表或其他传感器。
泄压（排液）环是在螺栓连接的标准法兰之间安装的环段，采用常规垫片密封。该环通常带有1/2英寸的承插焊出口或3/4英寸的螺纹出口，用于连接阀门和仪器。环的表面也可以与任何法兰类型相匹配，并根据工艺管道的ASME法兰等级具有不同的尺寸。
泄压（排液）环可以提供一种方便的管道排水、取样、附加仪器甚至阀门排液的方法。它们也可以与阀门和/或盲法兰一起使用，这使您可以在拆卸法兰之前减少和处理阀门的压力，因此它常用于更换漏水的阀门。
泄压（排液）环可以采用任何材料或尺寸，设计用于连接阀门和仪表。泄压（排液）环的表面可以制造成与任何法兰类型相匹配。泄压环的标准尺寸为NPS 1至NPS 24，ASME压力等级class150至class1500。它有许多不同的材料，如碳钢，不锈钢等。
泄压（排液）环的尺寸
| NPS |
内径 ID |
外径OD by Pressure Class | |||||||||
| CL150 | 单重kg | CL300 | 单重kg | CL600 | 单重kg | CL900 | 单重kg | CL1500 | 单重kg | ||
| 1 | 28.6 | 63.5 | 0.75 | 69.9 | 0.95 | 69.9 | 0.95 | 76.2 | 1.17 | 76.2 | 1.17 |
| 1.1/2 | 41.3 | 82.6 | 1.20 | 92.1 | 1.59 | 92.1 | 1.59 | 95.3 | 1.73 | 95.3 | 1.73 |
| 2 | 54 | 101.6 | 1.74 | 108 | 2.05 | 108 | 2.05 | 139.7 | 3.89 | 139.7 | 3.89 |
| 2.1/2 | 63.5 | 120.7 | 2.47 | 127 | 2.84 | 127 | 2.84 | 161.9 | 5.20 | 161.9 | 5.20 |
| 3 | 79.4 | 133.4 | 2.69 | 146.1 | 3.53 | 146.1 | 3.53 | 165.1 | 4.91 | 171.5 | 5.42 |
| 4 | 104.8 | 171.5 | 4.32 | 177.8 | 4.84 | 190.5 | 5.93 | 203.2 | 7.11 | 206.4 | 7.41 |
| 6 | 155.6 | 219.1 | 5.58 | 247.7 | 8.71 | 263.5 | 10.60 | 285.8 | 13.47 | 279.4 | 12.63 |
| 8 | 203.2 | 276.2 | 8.21 | 304.8 | 12.10 | 317.5 | 13.95 | 355.6 | 19.97 | 349.3 | 18.93 |
| 10 | 257.2 | 336.6 | 11.05 | 358.8 | 14.67 | 396.9 | 21.42 | 431.8 | 28.21 | 431.8 | 28.21 |
| 12 | 304.8 | 406.4 | 16.94 | 419.1 | 19.40 | 450.9 | 25.89 | 492.1 | 35.00 | 514.4 | 40.26 |

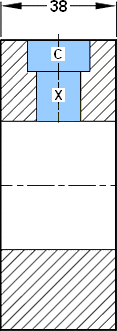

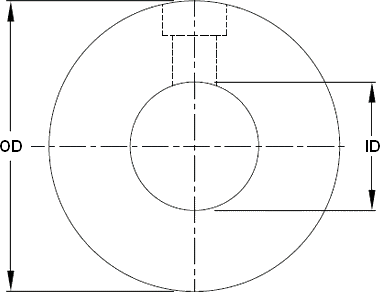

C - 1/2英寸或3/4英寸螺纹或承插焊出口是标准配置。可提供多个规格，但必须根据客户的要求。如果需要更大的出口，环的厚度可能会受到影响。
X -取决于管道或管件的内径。
泄压（排液）环密封面的标准光洁度应加工到125-250锯齿光洁度。其它表面光洁度由客户指定。
安装于两个阀门之间的泄压（排液）环
