Class900突面带颈对焊法兰的尺寸~GB/T 9124.2-2019

发布时间：2023-10-20 点击数：1447

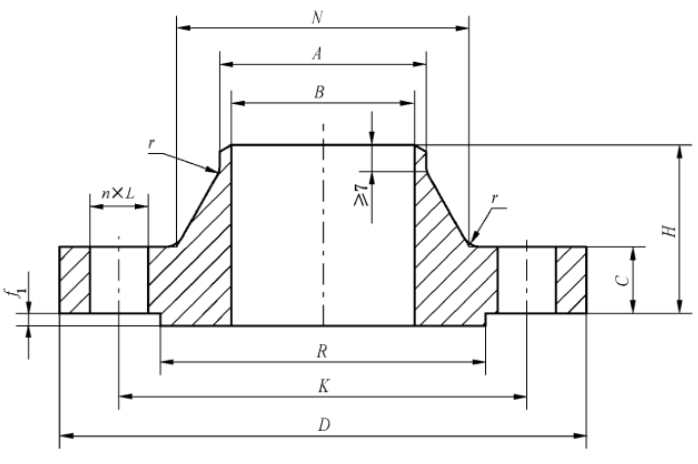

Class900突面带颈对焊法兰的尺寸~GB/T 9124.2-2019

Class900突面带颈对焊法兰的尺寸~GB/T 9124.2-2019

公称尺寸		钢管外径 A / mm	连接尺寸					法兰厚度 C / mm	法兰高度 H / mm	颈部		法兰内径 B / mm	密封面直径 R / mm	密封面厚度 f1 / mm
DN	NPS		法兰外径 D / mm	螺栓孔中心圆直径 K / mm	螺栓孔直径 L /mm	螺栓				颈部
DN	NPS		法兰外径 D / mm	螺栓孔中心圆直径 K / mm	螺栓孔直径 L /mm	数量 n / 个	螺纹规格			N / mm	r / mm
15	1/2	21.3	120	82.6	22	4	M20	22.3	60	38	≥4	13.8	34.9	7
20	3/4	26.7	130	88.9	22	4	M20	25.4	70	44	≥4	18.9	42.9	7
25	1	33.4	150	101.6	26	4	M24	28.6	73	52	≥4	24.3	50.8	7
32	1 ¼	42.2	160	111.1	26	4	M24	28.6	73	64	≥4	32.5	63.5	7
40	1 ½	48.3	180	123.8	29	4	M27	31.8	83	70	≥4	38.1	73.0	7
50	2	60.3	215	165.1	26	8	M24	38.1	102	105	≥4	49.2	92.1	7
65	2 ½	73.0	245	190.5	29	8	M27	41.3	105	124	≥4	62.1	104.8	7
80	3	88.9	240	190.5	26	8	M24	38.1	102	127	≥4	73.7	127.0	7
100	4	114.3	290	235.0	32	8	M30	44.5	114	159	≥4	97.2	157.2	7
125	5	141.3	350	279.4	35	8	M33	50.8	127	190	≥4	122.2	185.7	7
150	6	168.3	380	317.5	32	12	M30	55.6	140	235	≥4	146.4	215.9	7
200	8	219.1	470	393.7	39	12	M36	63.5	162	298	≥4	193.7	269.9	7
250	10	273.0	545	469.9	39	16	M36	69.9	184	368	≥4	242.9	323.8	7
300	12	323.8	610	533.4	39	20	M36	79.4	200	419	≥4	288.9	381.0	7
350	14	355.6	640	558.8	42	20	M39	85.8	213	451	≥4	317.5	412.8	7
400	16	406.4	705	616.0	45	20	M42	88.9	216	508	≥4	363.5	469.9	7
450	18	457.0	785	685.8	51	20	M48	101.6	229	565	≥4	409.5	533.4	7
500	20	508.0	855	749.3	55	20	M52	108.0	248	622	≥4	455.6	584.2	7
600	24	610.0	1040	901.7	67	20	M64	139.7	292	749	≥4	548.1	692.2	7

法兰内径B由采购方指定,表列内径相当于采用钢管壁厚Sch80。
