PN250法兰盖的尺寸~GB/T9124.1-2019
发布时间：2023-06-27 点击数：639

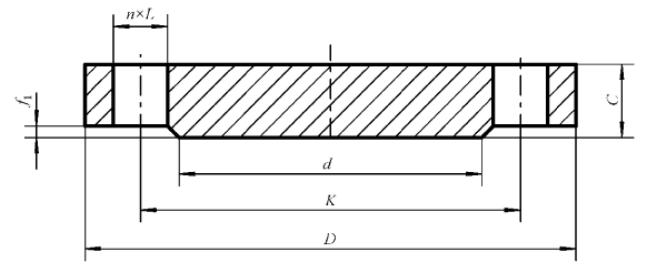

PN250法兰盖的尺寸~GB/T9124.1-2019
| 公称尺寸 DN |
连接尺寸 | 法兰盖厚度 C / mm |
密封面直径 d / mm |
密封面高度 f1 / mm |
||||
| 法兰外径 D / mm |
螺栓孔中心圆直径 K / mm |
螺栓孔直径 L / mm |
螺栓 | |||||
| 数量 n / 个 |
螺纹 规格 |
|||||||
| 10 | 125 | 85 | 18 | 4 | M16 | 24 | 40 | 2 |
| 15 | 130 | 90 | 18 | 4 | M16 | 26 | 45 | 2 |
| 20 | 135 | 95 | 18 | 4 | M16 | 28 | 58 | 2 |
| 25 | 150 | 105 | 22 | 4 | M20 | 28 | 68 | 2 |
| 32 | 165 | 120 | 22 | 4 | M20 | 31 | 78 | 2 |
| 40 | 185 | 135 | 26 | 4 | M24 | 34 | 88 | 3 |
| 50 | 200 | 150 | 26 | 8 | M24 | 38 | 102 | 3 |
| 65 | 230 | 180 | 26 | 8 | M24 | 42 | 122 | 3 |
| 80 | 255 | 200 | 30 | 8 | M27 | 46 | 138 | 3 |
| 100 | 300 | 235 | 33 | 8 | M30 | 54 | 162 | 3 |
| 125 | 340 | 275 | 33 | 12 | M30 | 60 | 188 | 3 |
| 150 | 390 | 320 | 36 | 12 | M33 | 68 | 218 | 3 |
| 200 | 485 | 400 | 42 | 12 | M39 | 85 | 285 | 3 |
| 250 | 585 | 490 | 48 | 16 | M45 | 104 | 345 | 3 |
