PN40平焊环板式松套法兰的尺寸~GB/T 9124.1

发布时间：2023-01-26 点击数：636

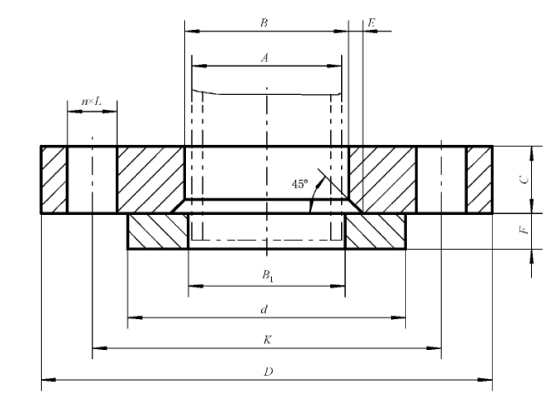

PN40平焊环板式松套法兰的尺寸~GB/T 9124.1

DN	钢管外径 A / mm		连接尺寸					法兰厚度 C / mm	法兰内径 B / mm			平焊环
	钢管外径 A / mm		法兰外径 D / mm	螺栓孔中心圆直径 K / mm	螺栓孔直径 L / mm	螺栓			法兰内径 B / mm			外径 d / mm	内径B1 / mm		厚度 F / mm
	系列I	系列II	法兰外径 D / mm	螺栓孔中心圆直径 K / mm	螺栓孔直径 L / mm	数量 n / 个	螺纹规格		系列I	系列II	E / mm	外径 d / mm	系列I	系列II	厚度 F / mm
10	17.2	14	90	60	14	4	M12	14	21	18	3	40	18.0	15	12
15	21.3	18	95	65	14	4	M12	14	25	22	3	45	22.0	19	12
20	26.9	25	105	75	14	4	M12	16	31	29	4	58	27.5	26	14
25	33.7	32	115	85	14	4	M12	16	38	36	4	68	34.5	33	14
32	42.4	38	140	100	18	4	M16	18	46	42	5	78	43.5	39	14
40	48.3	45	150	110	18	4	M16	18	53	50	5	88	49.5	46	14
50	60.3	57	165	125	18	4	M16	20	65	63	5	102	61.5	59	16
65	73.0	76	185	145	18	8	M16	22	81	81	6	122	75.0	78	16
80	88.9	89	200	160	18	8	M16	24	94	94	6	138	90.5	91	18
100	114.3	108	235	190	22	8	M20	26	120	114	6	162	116.0	110	20
125	139.7	133	270	220	26	8	M24	28	147	139	6	188	143.5	135	22
150	168.3	159	300	250	26	8	M24	30	174	165	6	218	170.5	161	24
200	219.1	219	375	320	30	12	M27	36	226	226	6	285	221.5	222	28
250	273.0	273	450	385	33	12	M30	42	281	281	8	345	276.5	276	30
300	323.9	325	515	450	33	16	M30	52	333	334	8	410	327.5	328	34
350	355.6	377	580	510	36	16	M33	58	365	386	8	465	359.5	381	36
400	406.4	426	660	585	39	16	M36	65	416	435	8	535	411.0	430	42
450	457	480	685	610	39	20	M36	66	467	490	8	560	462.0	485	46
500	508	530	755	670	42	20	M39	72	519	541	8	615	513.5	535	50
600	610	630	890	795	48	20	M45	84	622	642	8	735	616.5	636	54
