焊接位置简图

坡口焊的焊缝位置

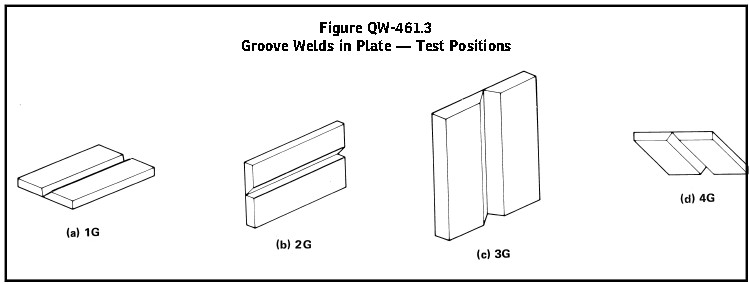

1.板的焊接位置

1G 平焊位置。板处于水平面内，焊缝金属在板的上方熔敷。

2G 横焊位置。板处于垂直面内，焊缝轴线是水平的。

3G 立焊位置。板处于垂直平面内，焊缝轴线是垂直的。

4G 仰焊位置。板处于水平面内，焊缝金属从板的下方熔敷。

2.管的焊接位置

1G 平焊位置。管子轴线水平，焊接时管子转动。

2G 横焊位置。管子轴线垂直，焊缝轴线处于水平面内，焊接时管子不转动。

5G 多位置。管子轴线水平放置，焊缝坡口在垂直面内，焊接时管子不转动。

6G 多位置。管子轴线与水平面成45°倾斜角，焊接时管子不转动。

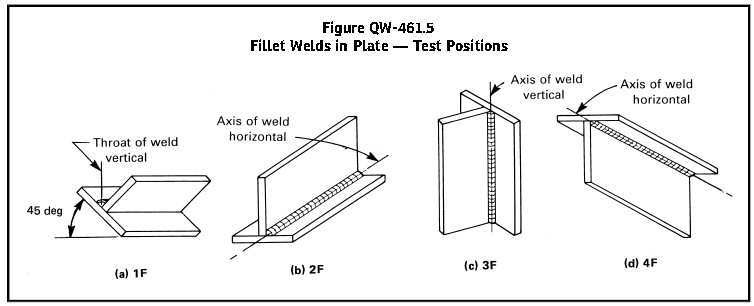

角焊的焊缝位置

1F 平焊位置。平板所处位置使熔敷焊缝的轴线是水平的，而焊缝厚度是垂直的。

2F 横焊位置。平板所处位置使熔敷焊缝的轴线是水平的，并且位于水平板的上面，靠着垂直板面。

3F 立焊位置。平板所处的位置使熔敷焊缝的轴线是垂直的。

4F 仰焊位置。平板所处位置使熔敷焊缝的轴线是水平的。
